TER Diamniadio–AIBD : dalots et ouvrages hydrauliques

Deux dalots au PK41, ouvrages hydrauliques aux PK37, 39, 45 et 52, 1,2 km de caniveaux fermés et 65 regards pour la phase 2 du Train Express Régional.

Maître d’ouvrage
Eiffage Rail
Localisation
Diamniadio – AIBD
Période
2022 – 2023
Domaine
Hydraulique & assainissement
Statut
Livré

Pour le compte d’Eiffage Rail et d’Eiffage Sénégal, ERTI a pris en charge une partie des ouvrages hydrauliques de la phase 2 du TER, entre Diamniadio et l’aéroport Blaise Diagne.

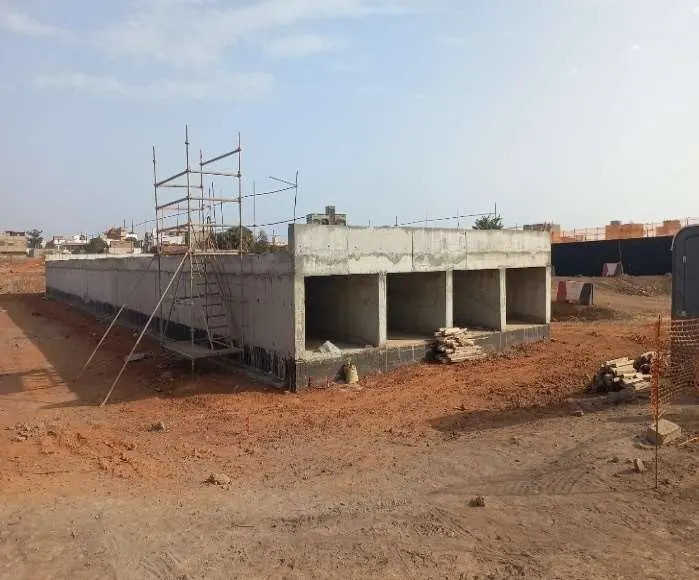

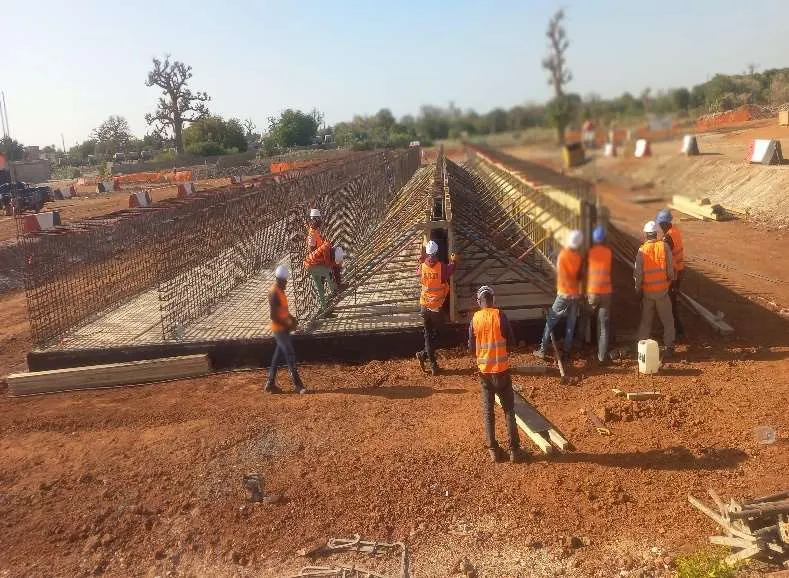

Les deux dalots du PK41 (quatre et trois cellules) ont été coulés sur 50 m de long. Les caniveaux fermés, d’une section de 1,2 × 1,5 m, longent la plateforme ferroviaire sur 1,2 km et sont équipés de 65 regards de visite.

Ouvrages et quantités

OuvrageCaractéristiques
Dalot PK41 — 4 cellules L 50 m · l 2,5 m · h 1,5 m · ép. 30 cm
Dalot PK41 — 3 cellules L 50 m · l 2,5 m · h 1,5 m · ép. 30 cm

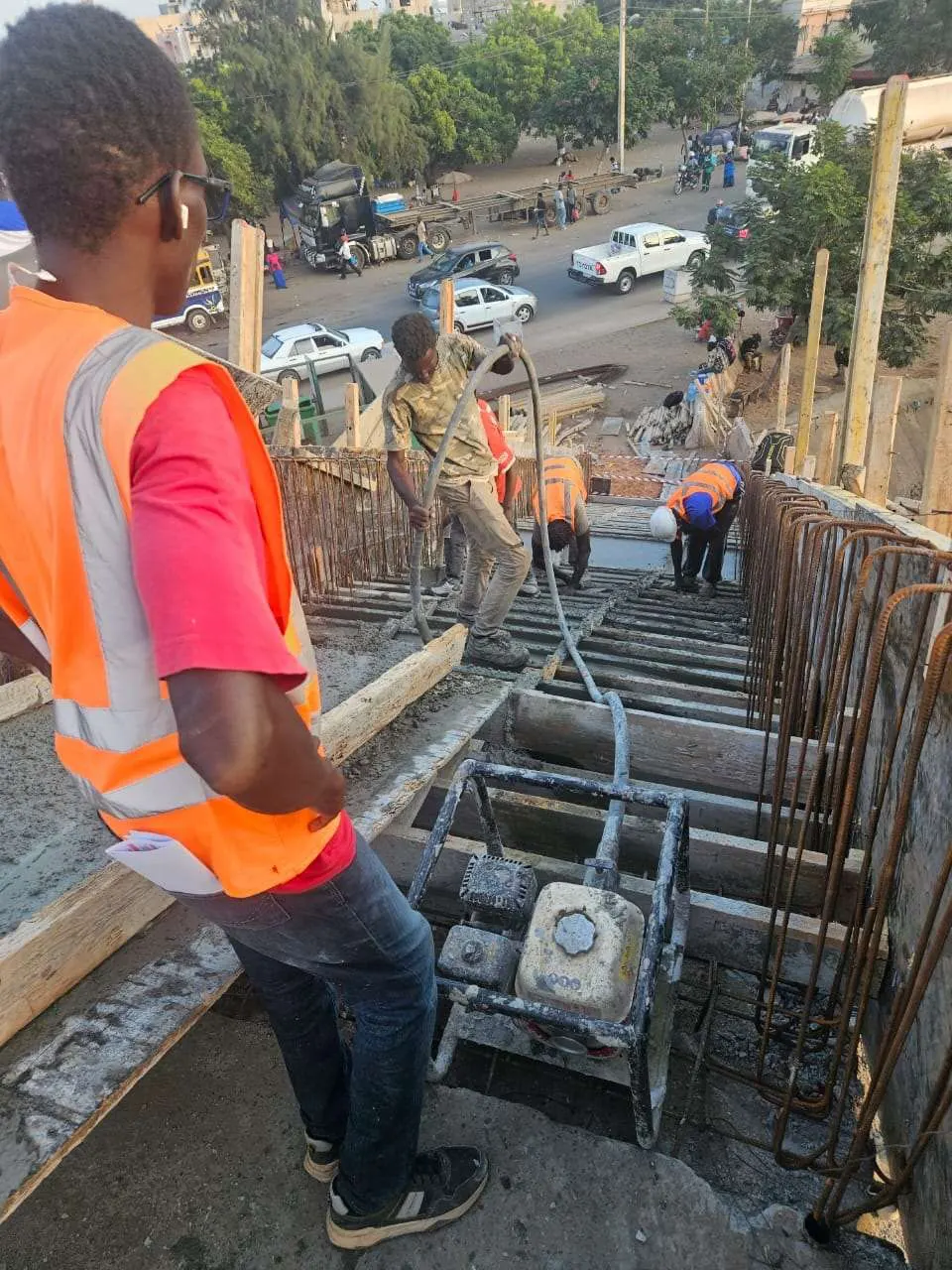

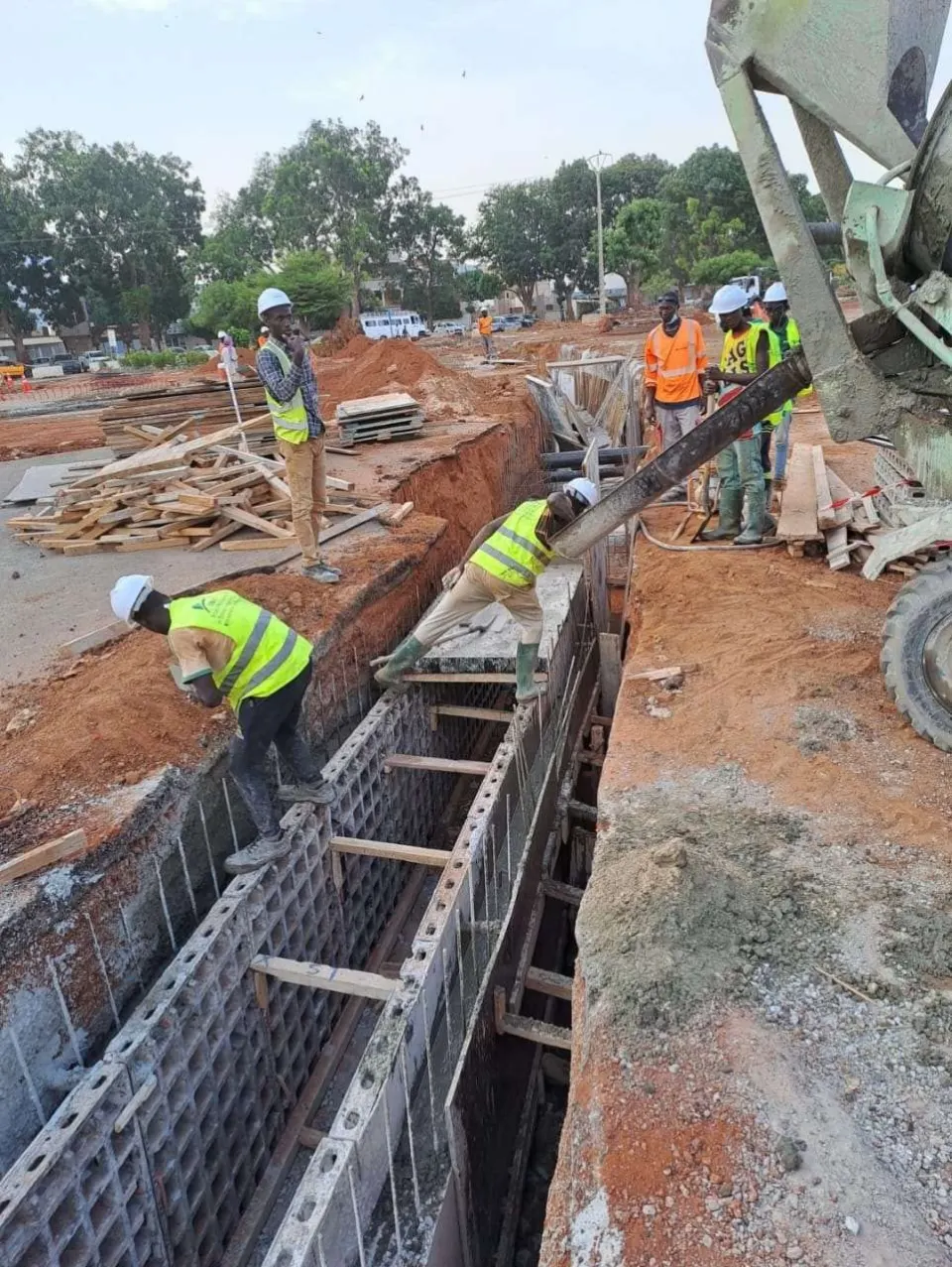

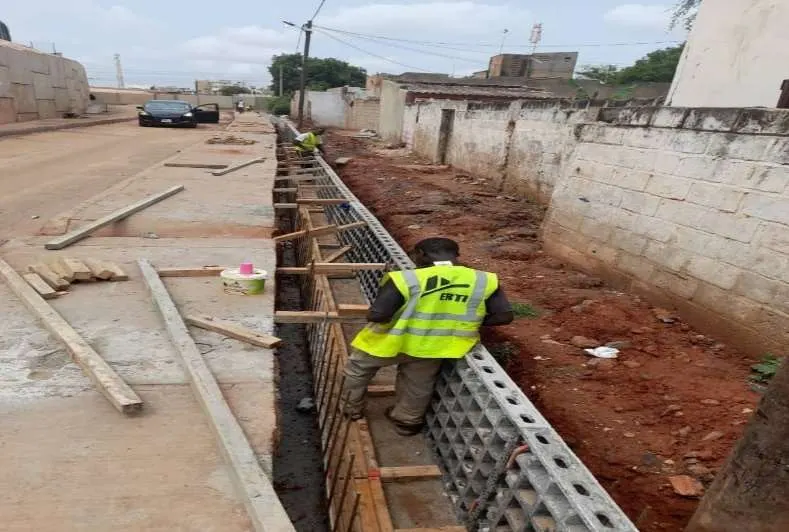

Caniveaux fermés 1,2 km · 1,2 × 1,5 m · ép. 15 cm
Regards de visite 65 u · 1,5 × 1,5 × 2 m

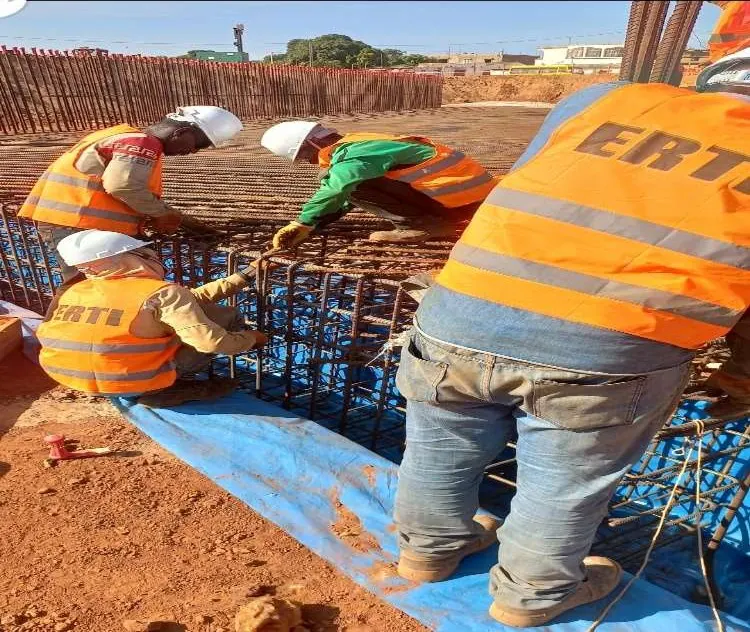

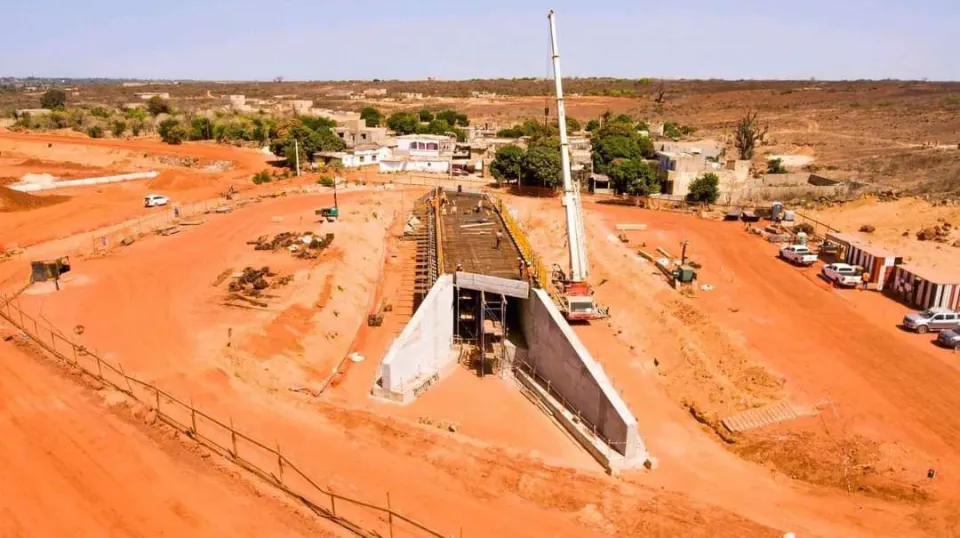

Ouvrages hydrauliques PK37 · PK39 · PK45 · PK52

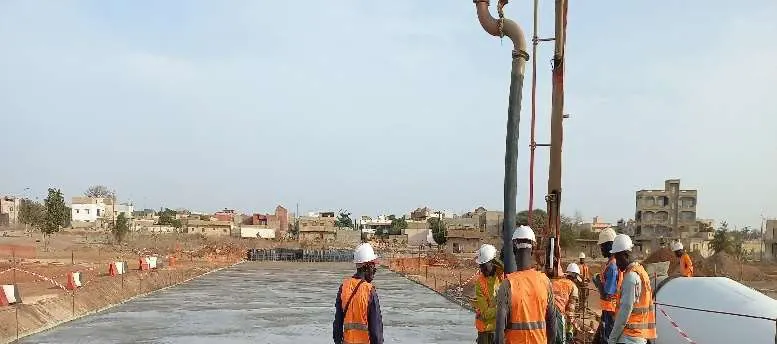

Galerie
